LED电子大屏幕接收卡双开三开四开五开六开七八开设计方案

发布时间:2019-04-15 14:22:52 最后更新:2019-04-15 14:54:09 浏览次数:43

LED电子大屏幕模组不同的型号和尺寸其像素点也有所不同,间距越小,像素点越多。不同的接收卡其带载点数也不同,长和高的带载点数也不同。而一般接收卡有8组、12组或16组HUB75输出接口。为了合理利用接收卡输出口的资源,可以选择多开的模组。下面由华信通光电LED显示屏厂家简单介绍有关LED电子大屏幕接收卡双开三开四开五开六开七开和八开的设计方案。

一般而言,灵星雨RV908接收卡的带载点数是256*384点,诺瓦RV336的带载点数是256*226点。如果采用双开的模式,有可能会出现闲置的接口。如果利用多开模式,那么就可以把模组分成多列,然后把原本闲置的接口来带载宽度,以提升显示效果。下面LED显示屏厂家就以灰度HD-R501为例,分析多开输出的排线连接和软件设置

LED显示屏接收卡双开方案

接收卡只用一半接口带载高度,另外一半接口用于带载宽度,相当于把闲置的一半接口提升1倍的显示效果。而且可以在保证接收卡数量不断的情况下,可以提高刷新率、亮度和灰度等级。LED电子大屏幕接收卡双开的正面连接图如下。

<strong>LED电子大屏幕</strong>接收卡双开正面连接示意图

LED电子大屏幕接收卡双开正面连接示意图

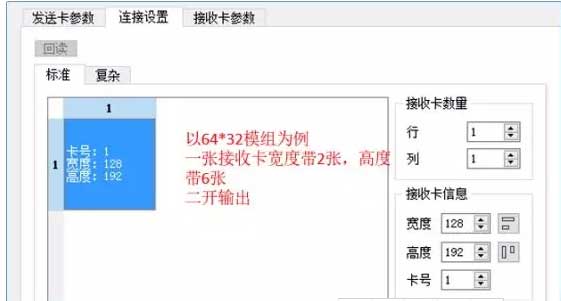

软件设置:  双开连接设置;

接收卡双开软件连接设置

接收卡双开软件连接设置

2接收卡双开输出模式设置;

接收卡双开软件输出模式设置

接收卡双开软件输出模式设置

2接收卡三开方案

接收卡高度带4张模组,也就是高只需要用到接收卡4个接口,把另外8个接口作为2张宽度输出,也就是接收卡长度带3张模组。在保证接收卡数量不变的情况下,可以提高单卡宽度带载增加3倍。

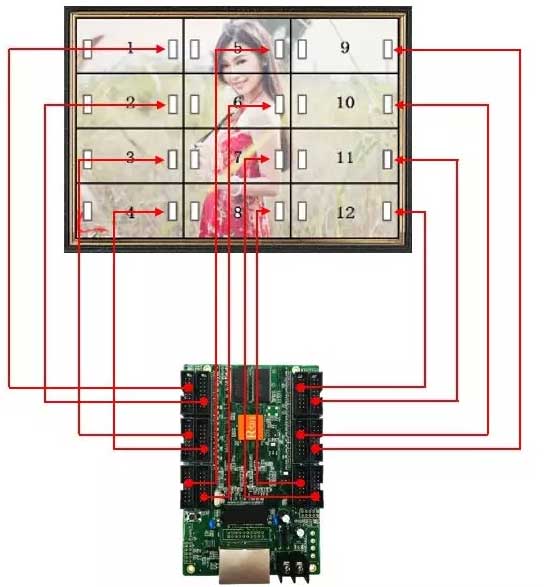

接收卡三开模式正面看连接图如下

<strong>LED电子大屏幕</strong>三开模式正面连接示意图

LED电子大屏幕三开模式正面连接示意图

软件设置:  1连接设置;

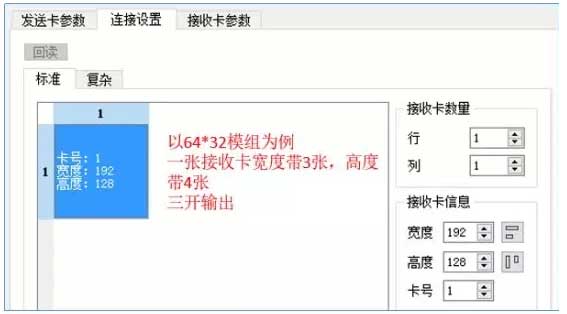

接收卡三开软件连接设置

接收卡三开软件连接设置

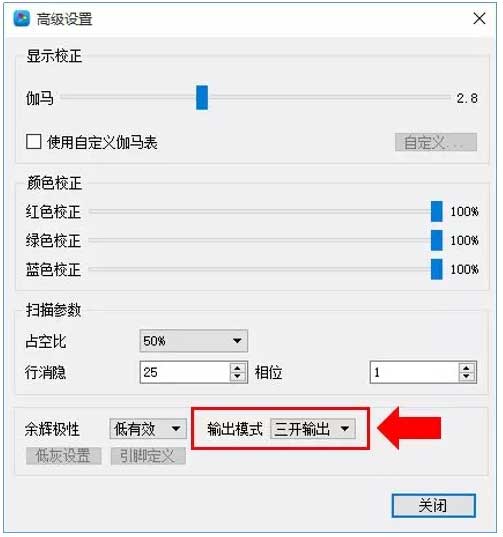

2输出模式设置;

接收卡三开软件输出模式设置

接收卡三开软件输出模式设置

3:接收卡四开方案

接收卡四开方案就是1张接收卡长带4张模组,高带3张模组。也就是接收卡高度使用3个接口,把另外9个接口作为3组宽度输出。这种方式,可以保证在模组高度带3张的情况下,可以增加单卡4倍的带载宽度。

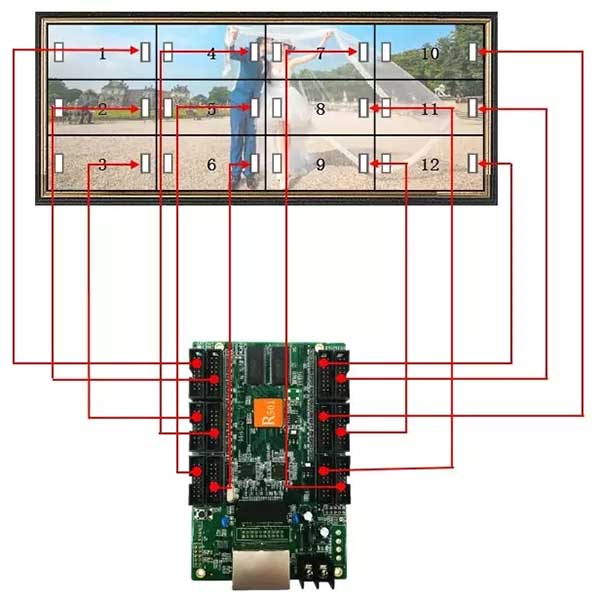

LED显示屏接收卡四开正面连接图

LED显示屏接收卡四开正面连接图

LED显示屏接收卡四开正面连接图

用途: 1连接设置;

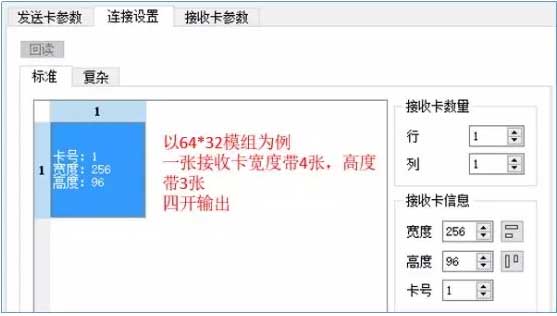

LED显示屏接收卡四开软件连接设置

LED显示屏接收卡四开软件连接设置

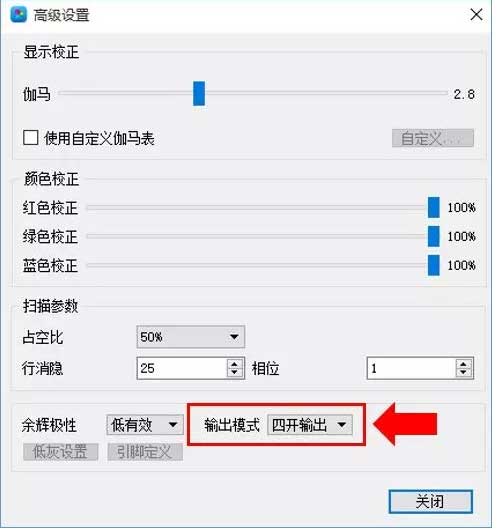

2输出模式设置;

LED显示屏接收卡四开软件输出模式设置

LED显示屏接收卡四开软件输出模式设置

4接收卡五开方案

接收卡高度使用2个接口,另外8个接口作为4组宽度输出。即长带5张模组,高带2张模组。在保证刷新率不变的情况下,单卡宽度带载增加5倍。

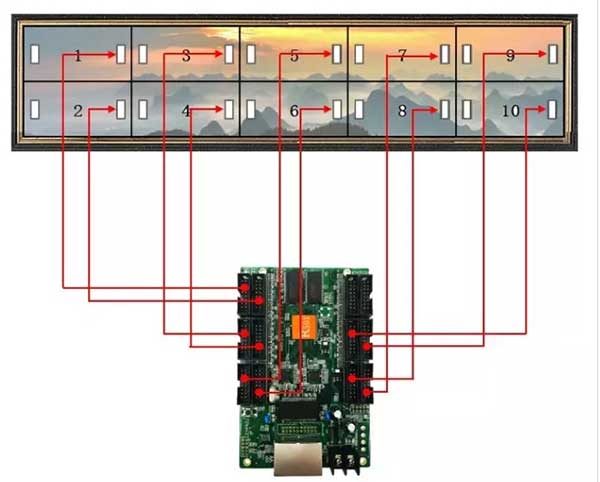

LED显示屏接收卡五开正面连接图

LED显示屏接收卡五开正面连接图

LED显示屏接收卡五开正面连接图

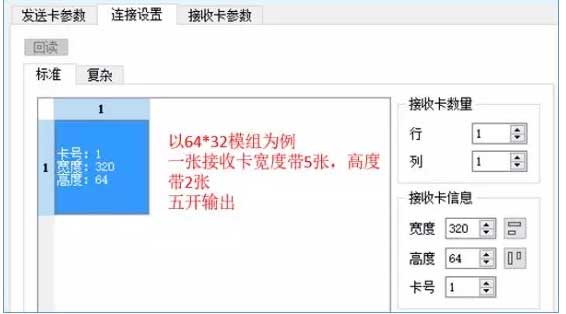

软件设置  1连接设置;

LED显示屏接收卡五开软件连接设置

LED显示屏接收卡五开软件连接设置

2输出模式设置;

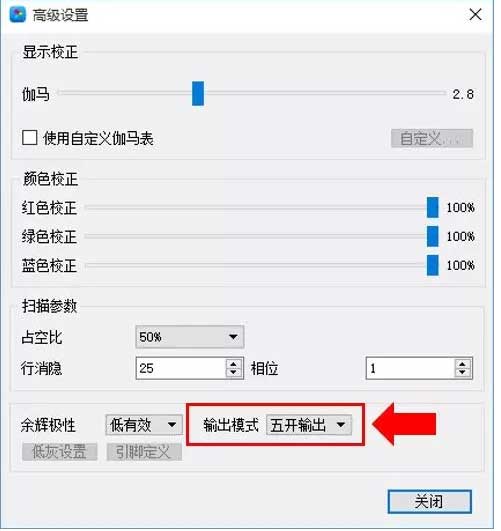

LED显示屏接收卡五开软件输出模式设置

LED显示屏接收卡五开软件输出模式设置

5接收卡六开方案

接收卡高只需要2个接口,然后把另外10个接口作为6组宽度输出。即高带2张模组,宽度带6张模组。

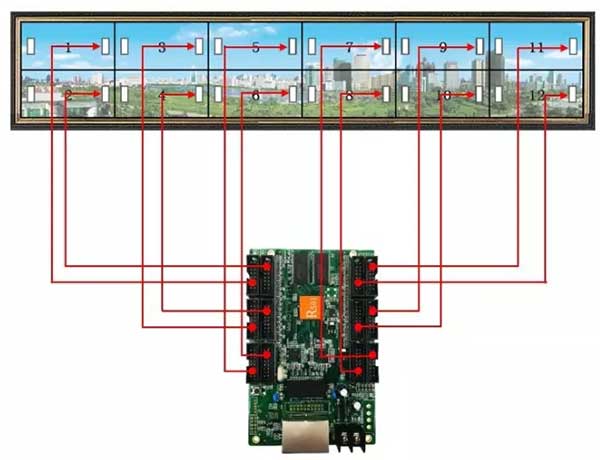

LED显示屏接收卡六开正面连接示意图

LED显示屏接收卡六开正面连接示意图

LED显示屏接收卡六开正面连接示意图

软件设置:接收卡六开连接设置;

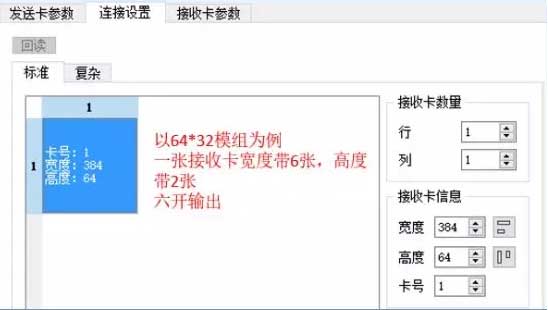

LED显示屏接收卡六开软件连接设置

LED显示屏接收卡六开软件连接设置

接收卡六开输出模式设置;

LED显示屏接收卡六开软件输出模式设置

LED显示屏接收卡六开软件输出模式设置

接收卡七开方案

使用接收卡其中一个接口带载高度,其他6个接口作为6组宽度输出,即接收卡高带1张模组,宽度带7张模组,可以提高单卡宽度带载7倍。

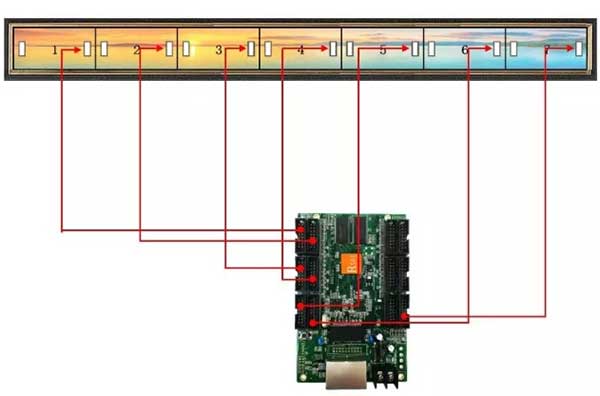

LED显示屏接收卡七开正面连接示意图

LED显示屏接收卡七开正面连接示意图

LED显示屏接收卡七开正面连接示意图

软件设置:接收卡七开连接设置;

LED显示屏接收卡七开软件连接设置

LED显示屏接收卡七开软件连接设置

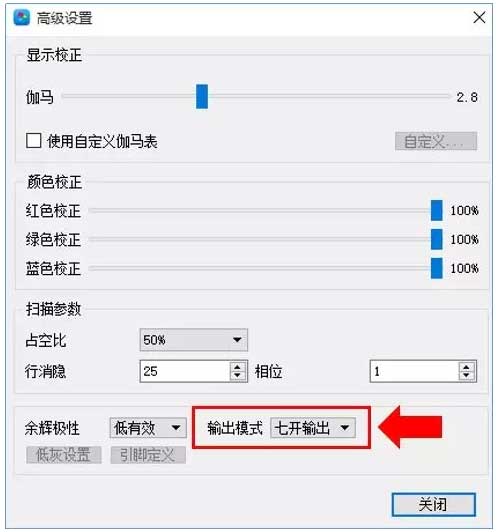

接收卡七开输出模式设置;

LED显示屏接收卡七开软件输出模式设置

LED显示屏接收卡七开软件输出模式设置

7LED显示屏接收卡八开方案

LED电子大屏幕接收卡七开和八开设计方案原理相同,都是只使用接收卡1个接口带载高度,另外7个接口作为7组宽度输出。也就是七开方案设计中,接收卡高度带1张模组,宽度带8张模组。

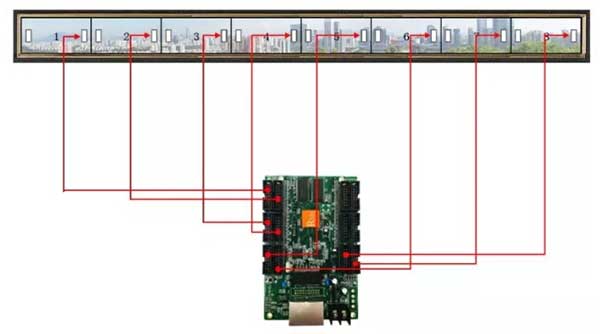

LED显示屏接收卡八开正面连接图

LED显示屏接收卡八开正面连接图

LED显示屏接收卡八开正面连接图

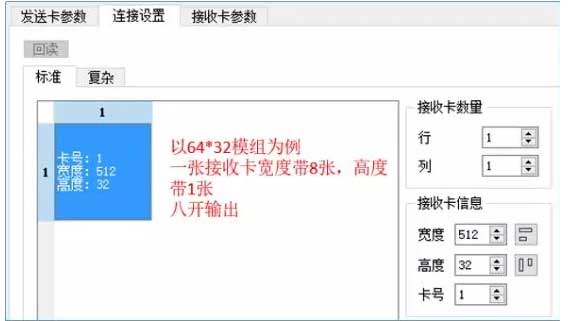

软件设置:接收卡八开连接设置;

LED显示屏接收卡八开软件连接设置

LED显示屏接收卡八开软件连接设置

接收卡八开输出模式设置;

LED显示屏接收卡八开软件输出模式设置

LED显示屏接收卡八开软件输出模式设置

以上就是华信通光电LED显示屏厂家简单介绍LED电子大屏幕接收卡双开三开四开五开六开七开和八开的设计方案。这种接收卡多开带载方式是在有闲置接口的情况下,既有多余的带载点数时,可以选择多开的方式连接更多的模组,避免浪费接收卡数量。
