弧形LED电子大屏幕最小半径有限制吗?如何计算

发布时间:2019-03-14 11:25:29 最后更新:2020-04-13 16:07:19 浏览次数:398

LED电子大屏幕的形状大多数以矩形为主,但一些建筑并不是以矩形或平面来建的。一般而言,一些设计师为了让建筑看起来更美观,而把一些墙体设计成弧形或圆形。那么,LED显示屏厂家如何在这种弧形或圆形的建筑安装弧形LED显示屏,弧形LED电子大屏幕最小半径有限制吗?如何计算呢?

一般而言,如果墙体的弧度比较大时,可以使用常规矩形的模组进行拼接。如果可以横向拼接就选择横向,如果不行就把模组竖起来进行拼接。LED显示屏厂家技术员在拼接时要注意拼接缝隙,如果面积较小,可以采用磁吸前维护模组进行拼接。这种前维护拼接可以节省维修通道,而且维修方便快捷,可以从前面拆卸模组、控制卡和电源等。如果面积大的话,可以选择使用箱体进行拼接。

如果墙体的弧度较小,则需要定制模组,把模组套件底壳设计成有拔模斜度的造型,如下图所示。这种模组在拼接时可以更大程度的拼接出弧度较小的弧形屏,且拼接缝隙更小。那么如何根据客户提供的墙体弧度,计算弧形LED电子大屏幕最小半径和模数数量呢?

弧形LED电子大屏幕最小半径有限制吗?如何计算

弧形LED电子大屏幕最小半径有限制吗?如何计算

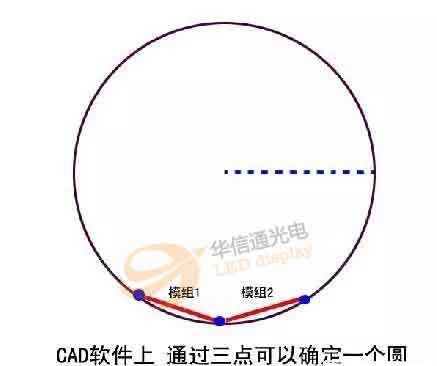

如上图所示,如果知道模组的尺寸,拔模角度,且模组之间以最大角度弯切,那么模组最后拼接成的弧形的半径就可以借助CAD计算出来。

利用CAD计算弧形LED电子大屏幕半径

利用CAD计算弧形LED电子大屏幕半径

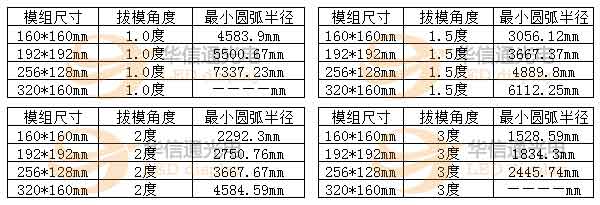

以下是LED电子大屏幕行业中比较常见的几种LED电子大屏幕模组尺寸和底壳拔摸角度(1、1.5、2、3度),以及它们可形成的圆弧最小半径。

常见LED电子大屏幕模组尺寸和底壳拔摸角度

常见LED电子大屏幕模组尺寸和底壳拔摸角度

当有客户需要做LED弧形屏时,LED显示屏厂家应根据模组的尺寸、底壳的拔模角度和最小圆弧半径计算出圆弧建筑体的半径,再与表中的数据比对。如果圆弧半径大于最小半径则可以无缝拼接成LED弧形屏或环形屏,如果小于半径则会有缝隙。而圆弧的半径则可以通过以下方法来计算。

LED电子大屏幕圆弧半径计算方法

LED电子大屏幕圆弧半径计算方法

如上图所示,先测量出弧线的弦长b,再测量出弦线中心点到弧线顶的垂直距离a(弦高),再利用勾股定理计算可得,R2=(R-a)2+(b/2)2,换算后得出公式:

弧形LED电子大屏幕云计算方法

弧形LED电子大屏幕云计算方法

计算出半径R后,与上面表格中的数据对比,半径大于表中的最小半径就适合做弧形屏可环形屏,如果小于,则需要定制柔性软模组进行拼接。
