LED球形屏之西瓜皮足球屏六面球屏三种设计方案

发布时间:2019-06-05 11:40:53 最后更新:2020-04-13 16:53:48 浏览次数:2024

LED球形屏常见的三种类型分别是西瓜皮LED球形屏、足球屏和六面球屏,三种球形屏各有优缺点,下面由LED显示屏厂家详细介绍LED球形屏三种设计方案及特点。

LED球形屏三种形状西瓜皮球形屏三角形六面全景球屏

LED球形屏三种形状西瓜皮球形屏三角形六面全景球屏

西瓜皮LED球形屏:西瓜皮球形屏顾名思义其PCB板形状类似于西瓜皮,所以被称之为西瓜皮球形屏,同时也是最早的一款LED球形屏,其优点在于PCB板种类少,结构直观。缺点是图像利用率低或变形,具体表现为南北两极不能正常播放图像。造成这种问题的根源在于图像源的像素点排布是成行成列,而西瓜皮南北两极的像素点则是圈状排列,非成行成列排布,因此图像不能正常播放,如下图所示。

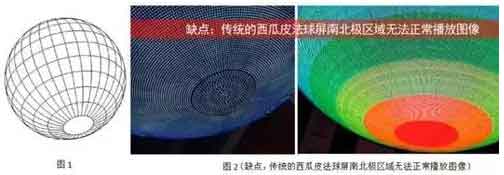

西瓜皮LED球形屏播放效果及缺点

西瓜皮LED球形屏播放效果及缺点

LED足球屏则是由多个形状为平面三角形的PCB板无缝拼接成球形屏,其优点是提高画面利用率,南北两极可以正常播放图像,缺点是PCB板的种类较大,要电子工程师画很多板,然后每生产完一种形状,都要换线,浪费大量的人力和物力。而且其像素点为蜂巢形排布,所以要求其点间距不能太小,软件编写也较麻烦。见下图。

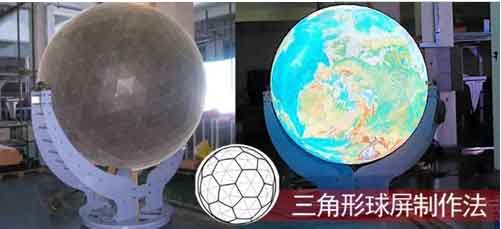

三角形LED球形屏制作方法

三角形LED球形屏制作方法

六面全景LED球形屏:其PCB板的形状是四边形,且形状种类少,把LED球形屏分为相同的六部分,再将每个部分分别分成4个形状大小的单元箱,6个面共24个单元箱,每个单元箱由16块四边形PCB板分别无缝拼接成四边形,最后再把六块弧形四边形拼接成LED球形屏。其布点更接近平面LED显示屏,对于小间距几乎没有限制,普通的平面LED显示屏视频源可以直接在六面全景LED球形屏上播放,因此其效果比三角形LED球形屏和西瓜皮球形屏好。如下图所示。

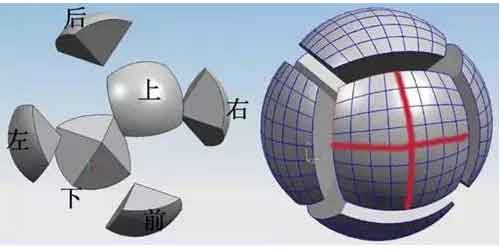

六面全景LED球形屏形状特点

六面全景LED球形屏形状特点

由于六面LED球形屏由6个形状一样的面组成,每个面由4个单元箱组成,所以可以放进航空箱,方便运输,而且拆装方便,适用于租赁商使用。其播放效果即可以是1个视频源,如地球仪,还可以同时播放6个不同的视频源或6个相同的视频源。当然也可以通过软件,单独或联合起来播放不同视频源。这对直径大于2米的球屏尤为重要。因为人的身高是在2米以下的,其有效关注视角也只在球表面1/6左右。见下图6所示:

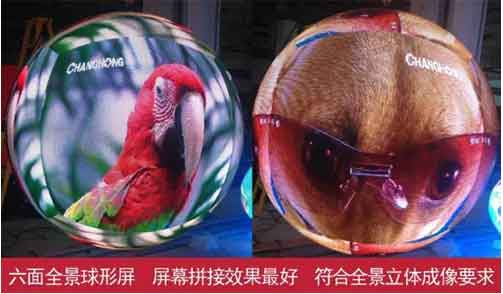

图6 六面全景LED球形屏播放效果

图6 六面全景LED球形屏播放效果

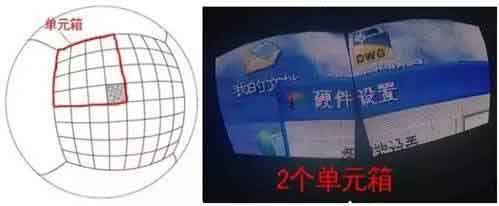

图7 六面全景LED球形屏由单元箱拼接而成

图7 六面全景LED球形屏由单元箱拼接而成

LED球形屏的特点如下:

1)LED球形屏是为了满足人们对新奇异形产品的追求而出现的产品,普通平面的LED显示屏已不能满足人们的要求,所以当一个球形屏问世的时候,可以吸引大量的人流。

2)LED显示屏是由控制系统通过电脑屏幕上的软件把图像源发送到LED显示屏上,发送卡把数据发送到接收卡,接收卡再把接收到的数据传到LED屏幕上,然后LED屏幕就可以播放图像了。

一般而言,图像源的形状是平面的,而非三维球形,所以当把平面图像源发送到三维LED球形屏时,其显示的效果会发生变形,所以需要把二维图像处理成三维图像。当LED球形屏直径很大时,观众只能观看到六分之一左右。所以可以采取播放六个不同的图像源,或将3个不同的图像源在球形屏的三个区域播放,不可以将2个图像源在二个区域播放,或只播放1个图像源。

3)LED球形屏的分辨率与平面显示屏一样,即观看视距,如P3屏要站在3m以外观看,P8要站在8m以外观看。因为LED显示屏显示的图像其实与电脑一样都是由无数个像素点组成,区别在于LED显示屏每个像素点其实是一颗LED灯珠,每个像素点(LED灯珠)由红、绿、蓝组成,每个像素点之间都有一定的距离,即点间距PH。

如果电脑的分辨率为1024*768,而电脑显示屏的物理尺寸行走方向的尺寸为300mm,那么像素点间距PH=300/768=0.39mm。而人眼到电脑显示屏的距离为D=450mm,那么二个相邻二颗像素与人眼的夹角为θ,那么有等式θ=Arctg0.39/450 (1)

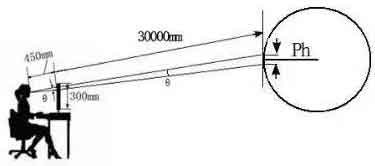

人眼到电脑显示屏的距离与像素间的夹角

人眼到电脑显示屏的距离与像素间的夹角

如果我们将电脑显示屏放到离操作者30,000mm处,并且将由电脑显示屏换成LED显示屏或LED球形屏,那么人眼到LED显示屏或LED球形屏的距离为30,000mm。由此可见,为保证图像像素点的感知量不变(或分辩率不变),那么θ的夹角也应该是不变的。需要变化的即Ph变化了。

据等式(1)有等式:θ=Arctg0.39/450=ArctgPh/30,000+450,由此求得Ph=26mm左右,即我们会将LED球形屏的像素间距设计为15~20mm,此时该球屏的清晰度已足够了,且是合理的。这时我们从30米以外看到的LED球屏图像清晰度与我们在电脑前看到效果是相同的。如果人与LED球形屏的距离为其它数值,其Ph值可以参照上述方法计算得出。

以上就是深圳LED显示屏厂家介绍有关LED球形屏之西瓜皮足球屏六面球屏三种设计方案,西瓜皮的优点是PCB板种类少,缺点是南北两极不能成像。三角形LED足球屏缺点是PCB板种类多,优点是图像利用率高,而六面全景LED球形屏则是综合了西瓜皮和三角形的优点。
