LED电子大屏幕控制卡可以带多少张模组

发布时间:2019-11-18 11:47:56 最后更新:2020-04-13 14:32:52 浏览次数:434

通常我们在使用LED电子大屏幕时都会用到控制卡,可是到底一张控制卡可以带几张模组呢?华信通光电LED显示屏厂家小编教您计算控制卡可以带的模组数量。如果想算出控制卡数量,就必须先根据客户给的尺寸算出模组数量,如果需要箱体安装,还需要算出箱体数量,再根据模组数量或箱体数量算出控制卡的数量。

以LED户外显示屏为例:要做一个16:9面积为36平方米的P10LED户外显示屏,通过计算得出:高清LED显示屏的长为8米,宽为4.5米,P10户外全彩模组的尺寸为320*160mm,同理计算可得模组长的数量有8/0.32=25张,模组高的数量有4.5/0.16=28张,LED电子大屏幕的高就应该是:0.16*28=4.48米,高清LED显示屏的净显示面积变成:8*4.48=35.84平方米。

如果做成箱体的话就有:960*960=28个箱体,640*960=8个箱体,960*640=7个箱体,640*640=2个箱体。

LED电子大屏幕箱体尺寸和数量

LED电子大屏幕箱体尺寸和数量

P10户外全彩模组长有32个点,高有16个点,以灵星雨接收卡为例:长可以带128个点,高可以带384个点,即接收卡长可以带128/32=4张模组,高可以带:384/16=24张模组。如果是960*960mm的箱体,长有3张模组,高有6张模组,很显然,一张接收卡配一个箱体绰绰有余,这就是所谓的一箱一卡。一般而言,我们不建议一张接收卡带2个箱体,(特别是带后门的箱体,如果一张接收卡带2个箱体的话,后门会关不了,那么使用带后门的箱体就没有意义了)所以长有9个箱体需接收卡9张,高有5个箱体就需要接收卡5张,所以共需要9*5=45张。

如果是做成P10LED户内显示屏,不需要箱体时,屏体长需要接收卡:25/4=6.25,取整,向前进一位,即7张,屏体高需要接收卡:28/24=1.67,即2张,所以共带7*2=14张接收卡。

发送卡长可以带2048个点,高可以带640个点,显示屏的长有25张*32点=800个点,显示屏的高有28张*16点=448个点,所以带一张发送卡足以。但是如果屏体面积是120.32平方米,长为15.04米,高为8米时,计算方法如下:

屏体长所需要的模组数量:15.04/0.32=47张

屏体高所需要的模组数量:8/0.16=50张

屏体长所需要的模组点数:47张*32点=1504点

屏体高所需要的模组点数:50张*16点=800点

屏体长所需要的发送卡数量:2048/1504=1张发送卡

屏体高所需要的发送卡数量:800/640=1.25张发送卡

(15和8分别为屏体的长和高,0.32和0.16分别为模组的长和高,32和16分别为一张模组长和高的像素点,2048和640分别为发送卡长和高可以带的点数)

从上面计算可以看出长需要1张发送卡,高需要2张发送卡,当后面带有小数点时,全部向前面进1(如1.1是2张,1.9还是2张)。所以就需要2张发送卡。

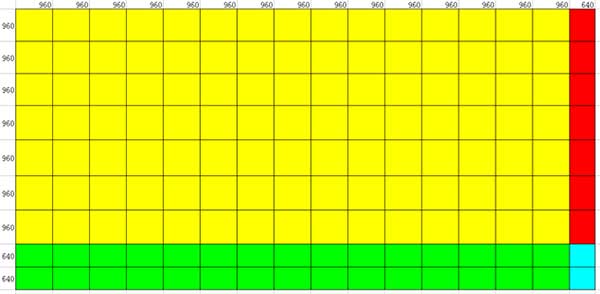

接收卡还是按照1箱1卡来计算,共需要:144张接收卡,如下图所示:

LED电子大屏幕箱体计算方法

LED电子大屏幕箱体计算方法

但是如果换成室内P10全彩单元板时,如果不用箱体的话,同理发送卡还是需要2张,接收卡数量如下:

屏体长所需接收卡数量:1504/128=11.75张,取整,后面若带小数,全部向前进1,即12张接收卡

屏体高所需接收卡数量:800/384=2.08,取整,即3张接收卡。

所以共需要发送卡数量:12*3=36张

一般屏体面积很大时,一般超过20平方米以上时,建议使用箱体比较好,对于显示屏的安全性来说会比较好,几平方米到十平方米的之间时,可以只使用条屏。但是面积超过十几平方米时,建议使用箱体,因为条屏的承重力太小,支持不了大面积LED显示屏的承重,而且容易造成屏体掉落的事故发生,所以客户在选择时应慎重,不要贪图一时的小便宜就造成不可挽回的局面。
